索尔德 堆取料机回转俯仰角度检测系统 无源测尺

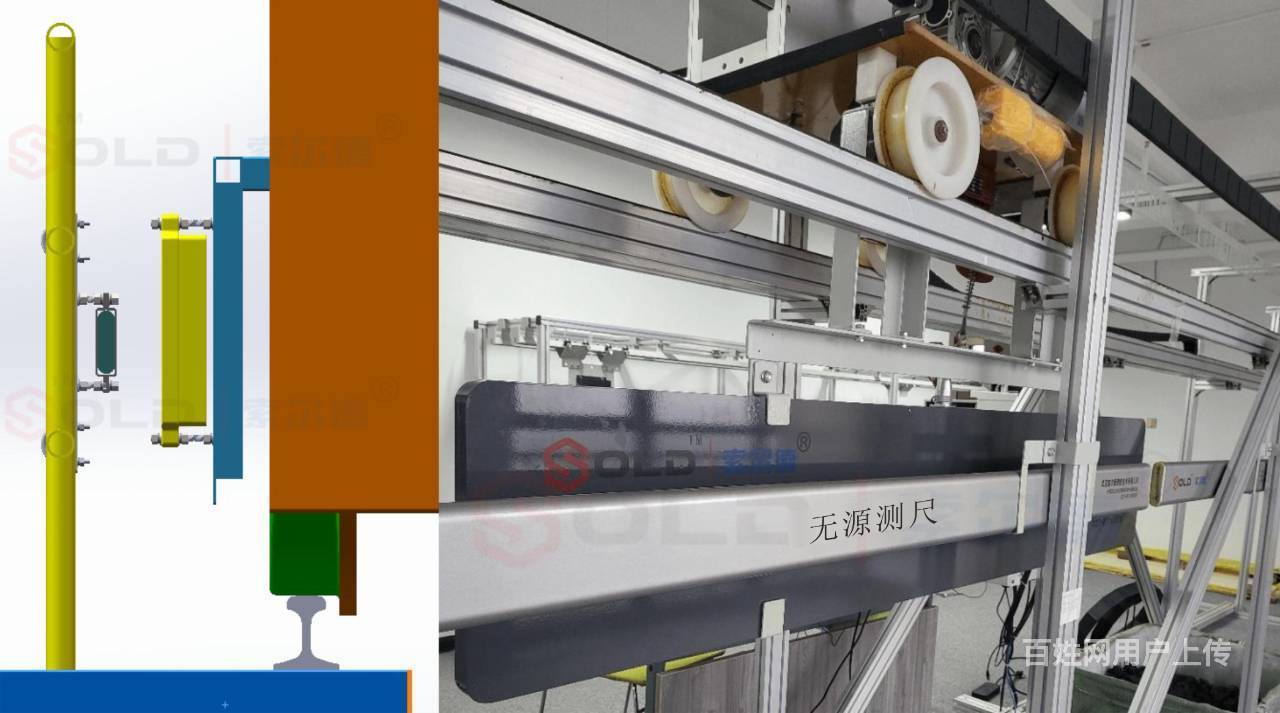

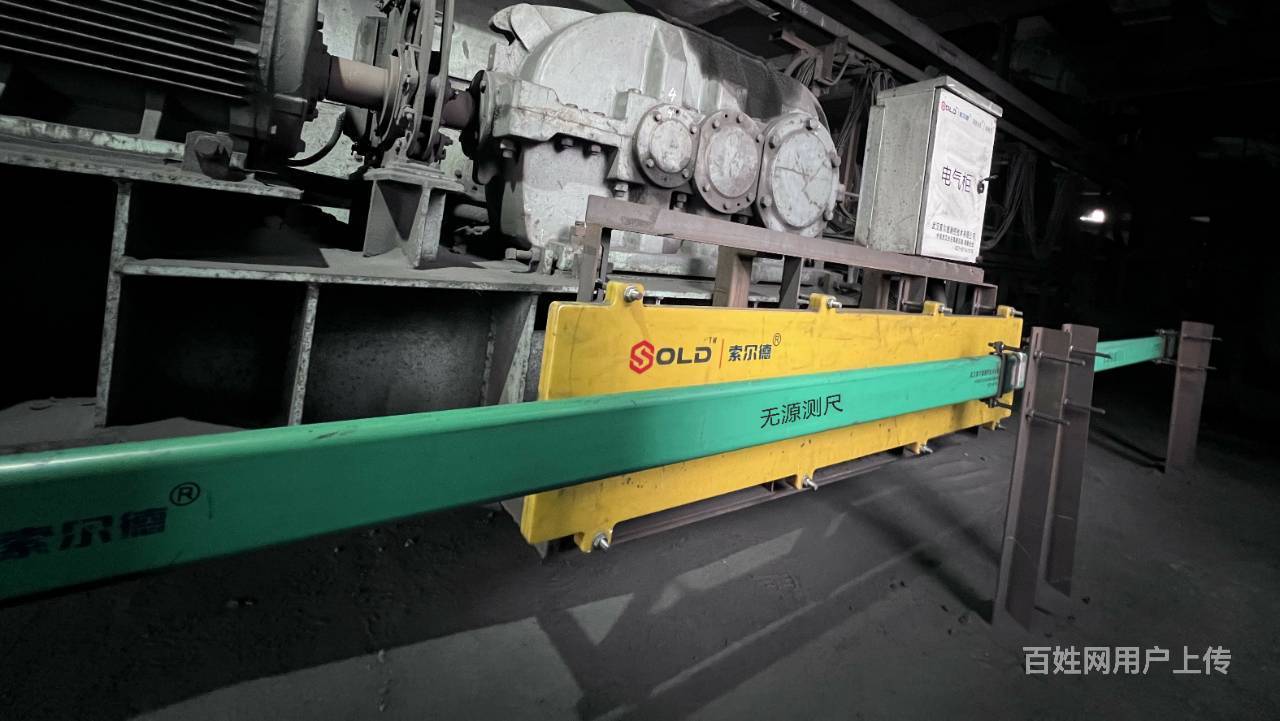

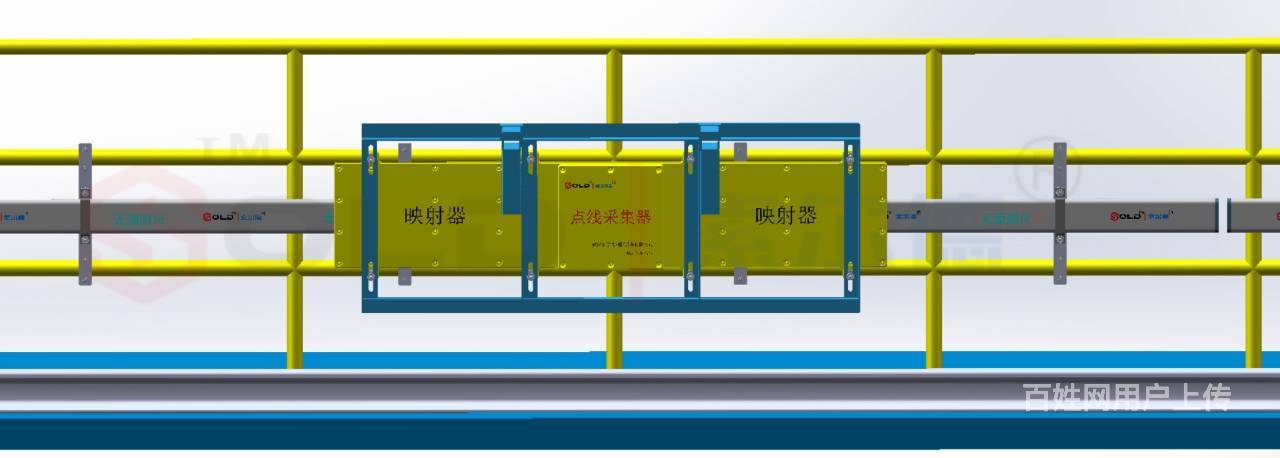

无源测尺定位系统采用样本动态可调信号共振映射电磁感​‌‌应原理来检测移动搬运设备的位移量，点线采集器和映射器先生成一路特殊样本信号，经调制和功放后发射给无源测尺。在无源测尺内有相关电路板、线圈和编缆。无源测尺通过其内部的阵列线圈，从点线采集器和映射器中收取能量和信号。接收到的能量用于给内部微功耗主电路板供电，无源测尺的电路工作后，从信号中解出同步时钟和测址信息，再行编码并调制，用以驱动相干同步位置标定线圈，向点线采集器和映射器输出包含位置信息的样本位置信号。点线采集器和映射器结合原始样本信号，与接收到的来自无源测尺的位置信号作相干解调和差分比较，再使用专用解算算法，解出真实的映射器位置。

点线采集器设备具有自检功能，通过通信接口，可输出：自动诊断结果、自身工作状态、可提供维护参考信息，以及现场信噪比及信号强度等信息；

用样本动态可调信号共振映射电磁感应原理来检测移动设备的位移量；

每根2米长的编缆钢尺备件可通用；室外设备防护等级：≥IP67。
