索尔德 堆取料机回转俯仰角度检测系统 刻度标尺

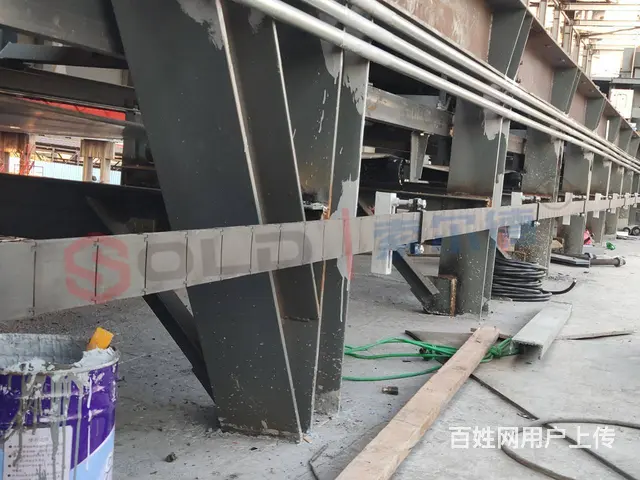

价格:面议 联系人:张 刻度标尺精确定位系统采用法拉第电磁感应定律（磁力线传导原理）来检测移动搬运设备的位移量，当游尺指针线圈中通入交变电流时，在游尺指针附近会产生交变磁场。刻度标尺近似处在一个交变的、均匀分布的磁场中,每对刻度标尺芯线会产生感应电动势。刻度生成仪信号通过电磁耦合方式传送到刻度标尺的感应环线上。刻度分析仪对接收到的信号进行相位比较。交叉线的信号相位与平行线的信号相位相同，地址为“0”；交叉线的信号相位与平行线的信号相位相反，地址为“1”，这样感应的地址信息是数字编码排列，由此确定游尺指针在刻度标尺长度方向上的位置，对应就是移动搬运设备走行位置。 系统中的刻度生成仪（兼函数信号发生）按一定的周期发出地址载波信号，经游尺指针发射至刻度标尺，地面站的刻度分析仪接收到信号后，分析还原出移动搬运设备所处刻度标尺处的绝对地址，经控制器处理后由RS232或者RS485输出。 无磨损的非接触式位置检测，使用寿命长； 可以断续或连续检测，测距长达5公里，位移检测长度可以根据需要定制； 耐污染能力超强，可用在水下、防蒸汽、耐酸碱； 安装简单更换方便（无需改变现场环境），免维护； 高稳定性、高可靠性、多种信号输出方式选择； 刻度标尺子系统包括刻度标尺、安装支架、拉紧装置、接线箱、以及各种电缆。如图所示，将夹具焊接在固定物体上，再将刻度标尺嵌入，所有夹具均按照这个模式安装。刻度标尺是由若干组电缆按照特殊的编绕方法制作而成。平行安装在移动搬运设备的运行轨道附近。移动搬运设备在行驶过程中，移动搬运设备游尺指针按照一定距离沿着刻度标尺方向前进或后退。刻度标尺是系统地址检测的关键部件，它是地址检测用的标准计量尺，所以安装维护时要特别谨慎，不允许内部产生断线，也不允许产生动态伸张和压缩。
