索尔德 堆取料机回转俯仰角度检测系统 刻度标尺

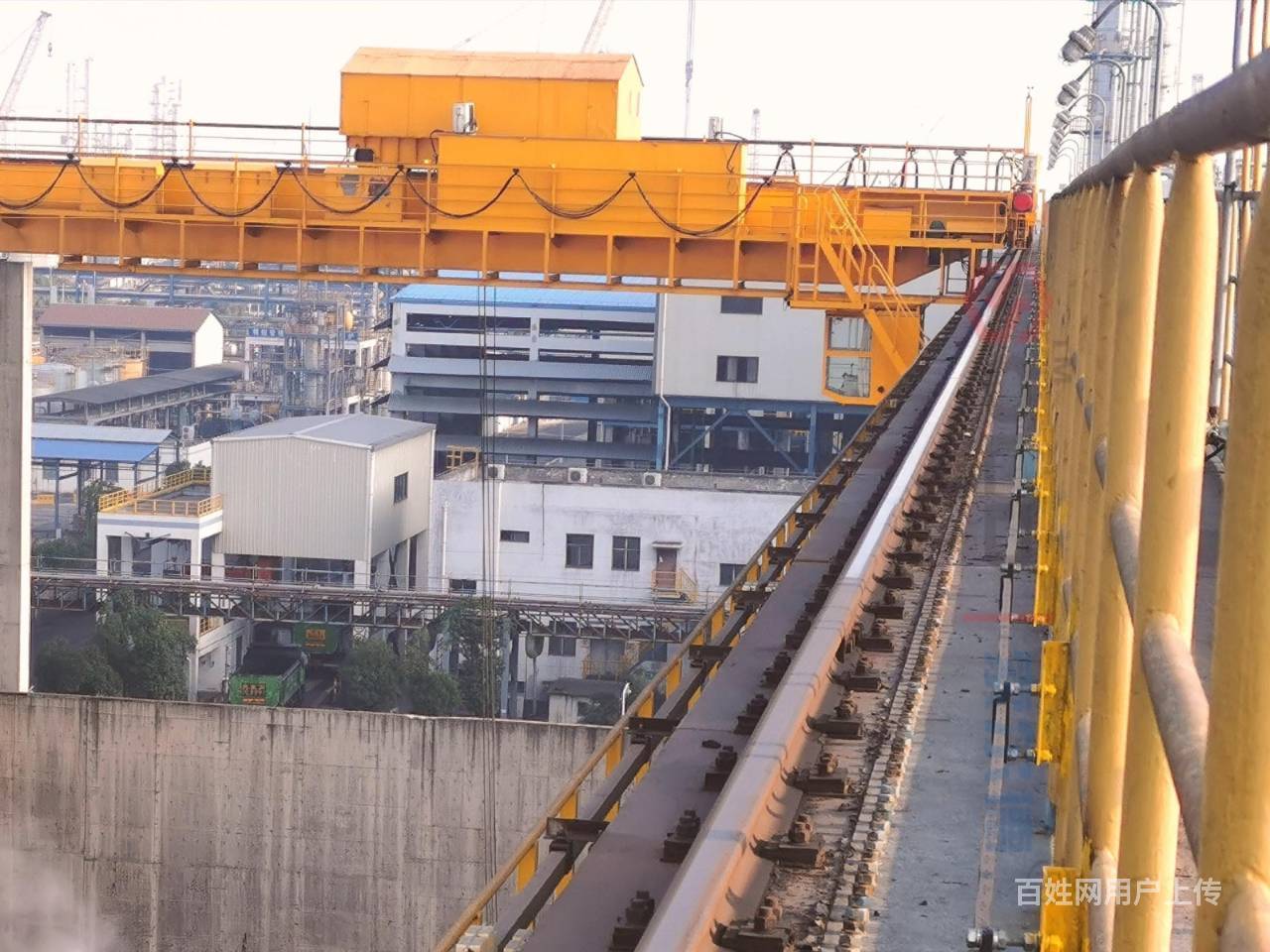

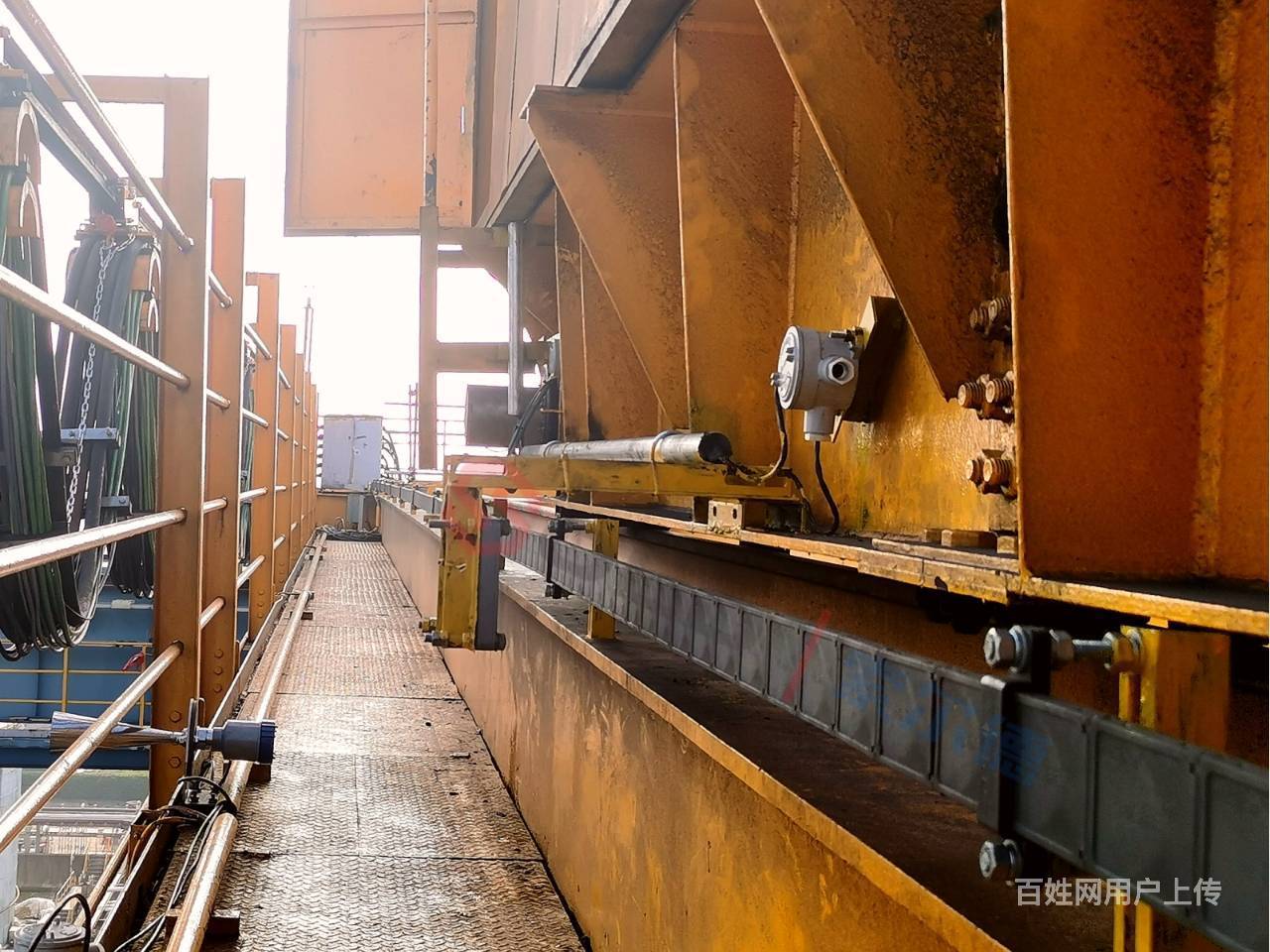

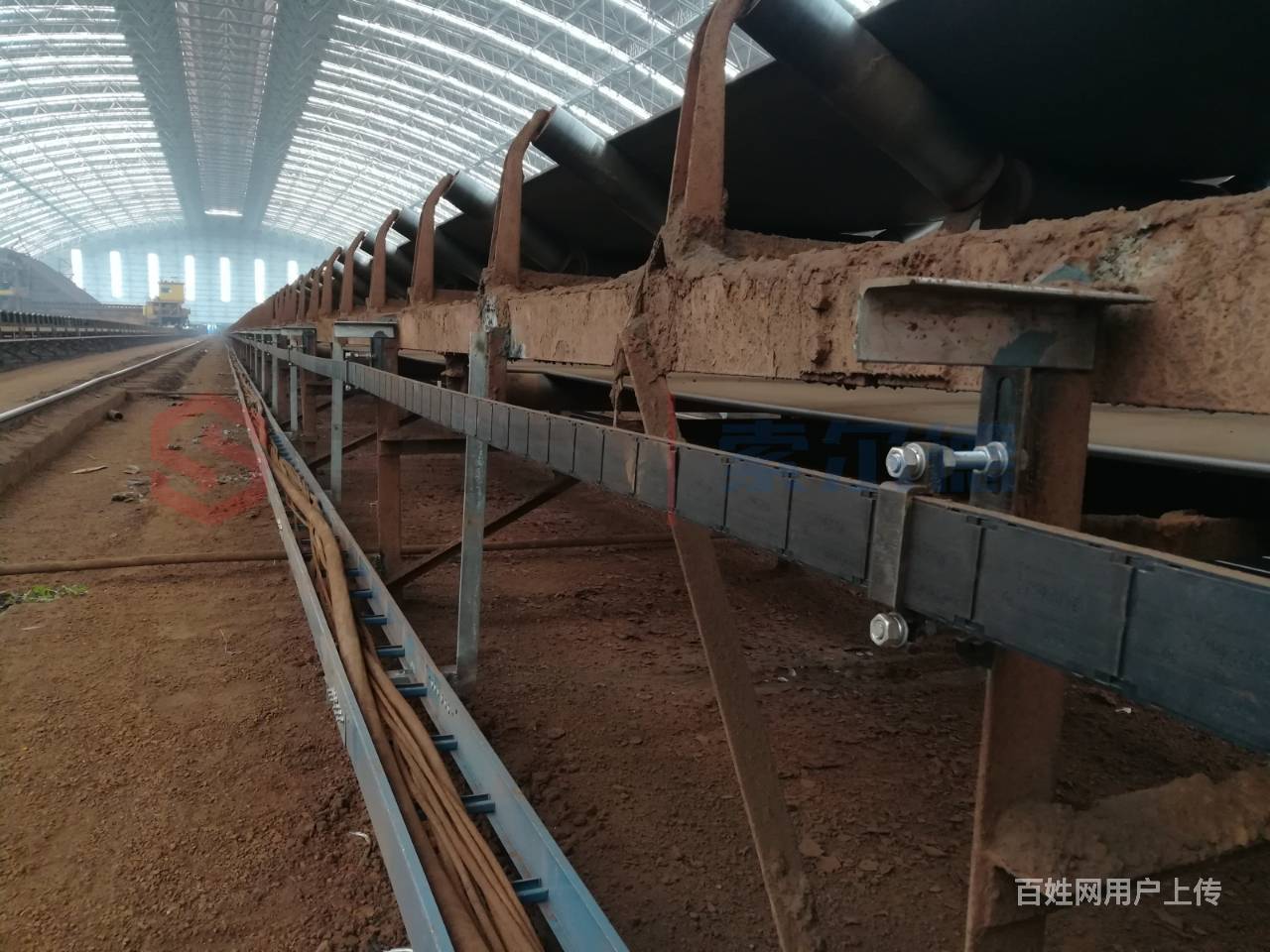

刻度标尺精确定位系统包括一台地面电气柜（含刻度分析​‌‌仪等）、一台车载电气柜（含刻度生成仪等）、刻度标尺以及游尺指针等。其中刻度标尺是由扁平状的尼龙加纤合成材质外壳材料和内部按照二进制数字编码规律编制的芯线构成，类似一把有刻度的卷尺，一般安装在沿移动搬运设备运行轨道单侧边，或者沿运行轨迹铺设在地面上，亦或安装在轨道旁的栅栏立柱上均可，需要检测多长的位移就铺设多长的刻度标尺；游尺指针安装在移动搬运设备上，用于识别本移动搬运设备所在的位置。游尺指针相对刻度标尺平行非接触移动，游尺指针指向的刻度即是当前位置值，可以在车上或地上得到位移量，无需初始参考点，定位精度5毫米，分辨率2毫米；可以断续或连续检测，尤其适用于轨道不平整的大车或环形运动机械位移检测。防水、防油、防尘、耐酸碱，适用于冶金、矿山、水利、港口码头堆场、仓储、化工等条件比较恶劣的环境。
1) 第六代刻度标尺位置检测技术，实现对移动搬运设备走行实时、绝对、连续位置检测；
2) 系统工作温度：-15℃～+45℃； 室外设备温度：-25℃～+75℃；
3) 位置检测分辨率：0.1mm；测量精度：1mm；
4) 非接触间隙：200mm±100mm，左右偏摆容差：±55mm；
5) 电源： AC 220V ±10%；地面电气柜<50w ，车载电气柜<50w;
6) 硬解位置信号传输速率：车检：≥60Hz，地检：≥300Hz;
7) 测距电缆具有良好的抗老化性，能适应热涨冷缩、振动等原因而发生的形变，抗恶劣环境，可用在不怕水、不怕油、不怕尘、耐酸碱；整体采用一体式尼龙加纤合成骨架结构，充分保证测距精度、线性度、重复性；可分块替换，方便维修更换如新；
8) 为预防重力原因导致测距电缆下沉弯曲和对安装基础影响，测距电缆外形尺寸≤宽70mm厚15mm，±5%，重量≤0.95kg/米，±5%；
