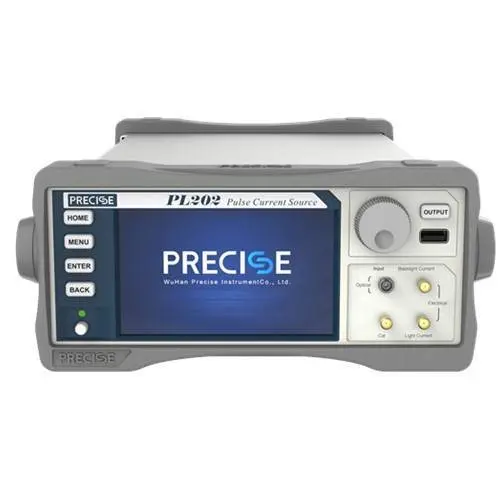

vcsel芯片测试脉冲恒流源

vcsel芯片测试脉冲恒流源的简述:

作用​‌‌:
主要应用于VCSEL激光器、大功率LED的测试

功能：
实现窄脉冲加电的LIV测试

特点：
（1）超窄脉冲大电流电流加电，能够满足VCSEL的晶圆和芯片的测试需要；
（2）支持脉冲光功率和器件脉冲电压采样功能。是LIV测试的系统解决方案；
（3）配备积分球和夹具，对芯片或仪表，做出快速验证。

技术指标
测试量：脉冲电压、脉冲电流、峰值光功率
脉冲恒流输出：0~300mA量程，精度0.1%FS±3mA；0~3A量程，精度0.1%FS±20mA；0~30A量程，精度0.1%FS±50mA
直流恒流输出： 大电流3A， 大电压10V
脉冲特性脉冲宽度：100ns~5ms；脉冲宽度步进：20ns；脉冲周期：10us~1s；脉冲 大占空比1% ；脉冲边沿时间小于脉宽的10%
脉冲电压测量：0~10V 量程,精度 0.5%FS±50mV；0~100V 量程,精度 0.5%FS±400mV；四线测量
脉冲光功率测量 0~0.1mW量程,0.5%FS±1uW； 0~1mW量程,0.5%FS±8uW；0~10mW量程,0.5%FS±60uW；光纤输入，FC法兰；波长400~1100nm或850~1700nm选配；探测器收光面积1.2mm
触发：支持TrigIN及Trig OUT
通信口：RS-232、GPIB、LAN
电源：AC100~240V 50/60Hz
工作环境：25±10℃
尺寸：106mm高 × 255mm宽 ×425mm长
质保期：1年

产品应用
医疗、美容激光器，典型波长为808nm等
光纤、固体激光器的泵浦源，典型波长为530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等
车载激光雷达EEL激光器，典型波长为905nm等
人脸识别、车载雷达等的VCSEL激光器，典型波长为850nm、940nm等
汽车车灯、紫外杀菌灯的大功率LED，典型波长为265nm、940nm等
